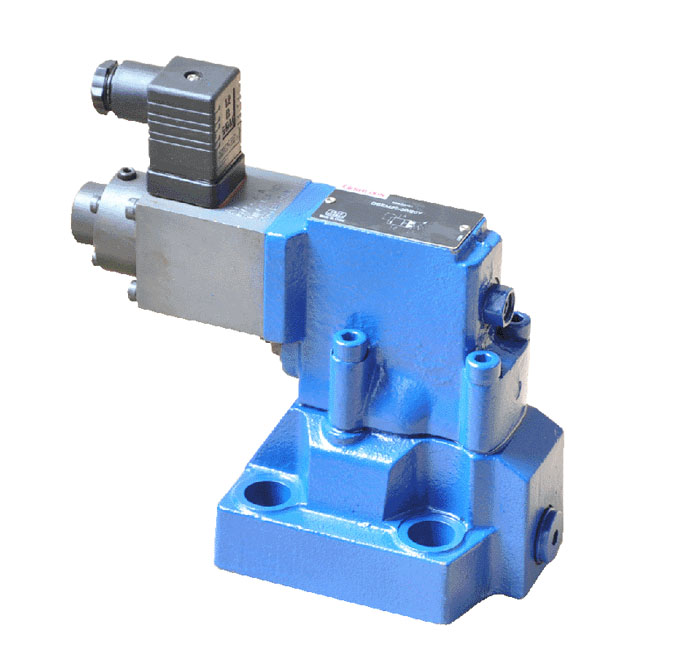

DBE10-30/5Y DBE20-30/10Y DBEM10-30/5Y先导比例溢流阀
DBE10-30/5Y DBE20-30/10Y DBEM10-30/5Y先导比例溢流阀
产品特点：
—用于底板安装
—安装面符合DIN24340 E型和ISO 6264
—装入油路块
— 4种压力范围
—最高压力保护结构(可选)
—配套电子放大器VT-2000型(必须单独订货)
技术参数:
| 工作介质 | 矿物油-适用于丁腈橡胶或氟橡胶密封 |
| 磷酸酯-适用于氟橡胶密封 |
| 工作介质温度范围 | ℃ | -30 至+80 (丁腈橡胶密封) |
| -20至+80 (氟橡胶密封) |
| 粘度范围 | mm2/s | 2.8 至380 |
| 油液污染度 | 油液最高污染度等级按NAS1638 9级和ISO4406 20/18/15级。 |
| 最高工作压力 | 315 |
| 油口A、B、X | bar | 50; 100; 200; 315 |
| 最高设定压力 | bar | 与Q有关，见第"3/7"页性能曲线 |
| 最低设定压力 | =最低设定压力 |
| 零控制电流下的压力 | 无压通油箱 |
| 回油压力油口Y | bar | 设定压力 | 最高压力保护下的设定压力范围 |
| 最高压力保护(无级调节) | 50 bar | 10-60+20 bar |
| 100 bar | 10-120+20 bar |
| 200 bar | 10-220+20 bar |
| 315 bar | 10-340+20 bar |
| 阀的最高压力保护设定于 | 当额定压力为50 bar 在60 bar 和80 bar之间 |
| 当额定压力为100 bar 在120 bar 和 140 bar之间 |
| 当额定压力为200 bar 在 220 bar和 240 bar之间 |
| 当额定压力为315 bar 在 340 bar 和360 bar之间 |
| 通径 | 10 | 25 | 32 |
| 最大流量 | 200 | 400 | 600 |
| 先导油(对先导阀） | L/min | 0.7 至2 |
| 线性度 | L/min | ±3.5% |
| 重复精度 | <±2% |
| 磁滞现象 | 有颤振 | 无颤振 |
±1.5% P max
(频率200Hz振幅200mAss) | ±4.5% P max |
| 切换时间 | 30~150ms(与系统有关) |
电气参数:
| 电源 | | 直流 |
| 最小控制电流 | mA | 100 |
| 最大控制电流 | mA | 800 |
| 线圈电阻 | | 19.5Ω 在 20℃下 最大热态值 : 28.8Ω |
| 工作状态 | | 连续 |
| 最高环境温度 | | +50℃ |
| 电气连接 | | 接插件按DIN 43 650/2相 +SL/PG11 |
| 绝缘按DIN40050 | | IP 65 |
| 放大器 | | VT2000 |
